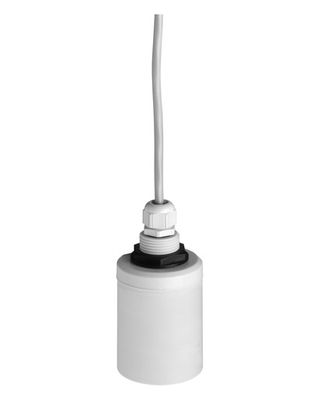

Hora de vuelo ultrasónica Prosonic de la medida de Endress+Hauser FDU91-RG2AA

Hora de vuelo ultrasónica Prosonic de la medida de Endress+Hauser FDU91-RG2AA

Descripción:

¿Sensor ultrasónico para el nivel y la medida del flujo para la conexión a FMU9x (gama de medición? hasta los 10m)

Nombre de producto: Prosonic S FDU91

Código de orden extendida: FDU91-RG2AA

R-aprobación: área No-peligrosa

Conexión del G-proceso: Hilo ISO228 G1, PVDF

longitud 2-Cable: el 10m/32ft

Uno-calentador: Sin

A- Opción adicional: Versión básica

Peso del envío: 2 kilogramos

Información adicional:

El sensor ultrasónico FDU91 para la medida llana continua, sin contacto y sin necesidad de mantenimiento de líquidos, de gomas, de barros y de polvoriento a los materiales a granel gruesos. Pero también para la medida del flujo en canales abiertos y vertederos de medición. La medida es inafectada por constante dieléctrica, densidad o humedad y también inafectado por la acumulación debido al efecto autolimpiador de sensores. Adaptado para las áreas peligrosas de la explosión. Gama de medición máxima en los líquidos 10m (los 33ft), sólidos los 5m (el 16ft).

Ventajas

Sensor de temperatura integrado para la corrección de la hora de vuelo. Las medidas exactas son posibles, incluso si los cambios de temperatura están presentes

Sensor hermético soldado con autógena de PVDF para la resistencia química más alta

Adaptado para que gracias ambiente ásperas de las condiciones separen la instalación del transmisor
(los hasta 300m)

Formación reducida de la acumulación debido al efecto autolimpiador

Detección automática integrada del sensor para los transmisores FMU90/FMU95 para encargar simple

Impermeable y no expuesto a inundaciones (IP 68)

La calefacción integrada contra una acumulación del hielo en el sensor (opcional) asegura la medida confiable

Demostración menos

Campo del uso

Sensor para la medida llana continua, sin contacto de líquidos y de materiales a granel en silos, en las correas, las reservas y en trituradoras. También para la medida del flujo en canales abiertos y en los vertederos. Utilizado típicamente en medidas en alturas estructurales bajas.

Conexión de proceso: Hilo

Temperatura: -40 a +80°C (- 40 a +176°F)

Presión: +0,7 a +4bar (+10 a +58psi)

Gama de medición máxima: Líquidos 10m (los 33ft), sólidos los 5m (el 16ft)

Distancia de bloqueo: los 0.3m (el 1ft)

Certificados internacionales de la protección de explosión

Demostración menos


Características y especificaciones

Continuo/sólidos
Continuo/líquidos
Líquidos
Principio de medición
Ultrasónico

Característico/uso
Versión separada con la vivienda del campo o la vivienda del carril del sombrero de copa para la instrumentación del gabinete de control, los 300m entre el sensor y transmisor

Fuente/comunicación
4-wire (CIERVO, DP de Profibus)

Exactitud
+/- 2m m + 0,17% de la distancia medida

Temperatura ambiente
-40 °C 80 del °C…
(- 40 °F) del °F… 176

Temperatura de proceso
-40 °C 80 del °C…
(- 40 °F) del °F… 176

Absoluto de proceso de la presión/límite máximo de la sobrepresión
0,7 barras… 4 ABS de la barra
(10 PSI… 58 PSI)

Piezas mojadas principales
PVDF (IP68 completamente soldado con autógena/nema 6P)

Conexión de proceso
G/NPT 1"

Distancia de bloqueo
0,3 m (1 pie)

Distancia máxima de la medida
5 m (el 16ft)

Comunicación
Transmisor:
CIERVO de 4… 20 mA
DP de Profibus

Certificados/aprobaciones
ATEX, FM, CSA, IEC ex, JPN ex, INMETRO, NEPSI, EAC ex

Opciones

En segundo lugar salida 4… 20mA

Componentes
Transmisor: FMU90
