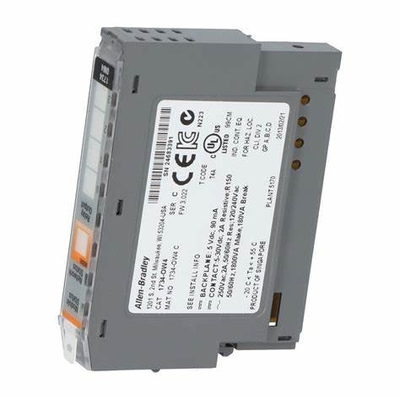

1734-OW4 ALLEN BRADLEY Módulo de salida discreto con cuatro (4) polos únicos

El Allen-Bradley 1734-OW4 es un módulo POINT O/I. Este módulo es un módulo de salida discreto con cuatro (4) contactos Single Pole, Single Throw (SPST) normalmente abiertos (NO).Estas salidas de contacto son contactos libres de voltaje y soportes que funcionan con 5-30 VDC• 120 VAC y 250 VAC. Tiene un diseño compacto y pequeño, ideally used for implementing distributed I/O architecture and supports installation to a DIN rail and couples with an appropriate terminal base for wiring of signal an input power with applicable bases such as 1734-TB, 1734-TBS, 1734-TOP, o 1734-TOPS. Se puede utilizar el nombre de la empresa.

Las salidas de contacto 1734-OW4 presentan un retraso de transición de la señal de ON a OFF de 26 ms con una resistencia de contacto inicial de 30 m. Para operar este dispositivo,debe asignarse con 80 mA de corriente POINTBus mientras que la disipación de energía del módulo es de 0.5 W y disipación térmica de 1,7 BTU/h.

El 1734-OW4 admite cualquier adaptador de comunicación de E/S POINT disponible, como los adaptadores Ethernet, ControlNet y ProfiBus.Estos adaptadores permiten al 1734-OW4 recibir comandos de controladores asociados como ControlLogix y CompactLogix e implementar la secuencia de automatizaciónAdemás, puede mezclarse con cualquier otro módulo de E/S de punto para lograr la E/S requerida.

El 1734-OW4 tiene un requisito de temperatura de funcionamiento de -20...55 grados C (-4...131 grados F) y una temperatura de no funcionamiento de -40...85 grados C (-40...185 grados F) mientras que la humedad relativa de 5-95%,no condensadas.

El módulo de salida de relé Allen-Bradley 1734-OW4 POINT I/O 4 es un módulo electrónico que tiene 4 salidas de relé electromecánicas abiertas con un tiempo de retraso de salida de 20 ms de encendido a apagado.Tiene una corriente de fuga máxima de estado OFF de 1El 1734-OW4 tiene una resistencia de contacto de 30 m?, con una disipación de energía de 0,5 W a una disipación térmica equivalente de 1,7 BTU / h.Su corriente POINT BUS es de 80mA con una potencia de contraplano de 5V DC, y puede instalarse en cualquiera de los 4 1734 módulos terminales de base.

El 1734-OW4 está montado en un carril DIN utilizando los tornillos de la base terminal según lo determinado por el bloque de base. Tiene una potencia de contacto de 120-240V AC a 2A,y un voltaje de aislamiento de 250 V ensayado a 2550 V CC durante 60 segundos entre el campo y el sistema y entre el conjunto de contactosEl 1734-OW4 tiene una frecuencia de conmutación máxima de 1 operación por 3 segundos, y es dependiente de la carga, con una esperanza de vida de contacto eléctrico dependiente de la carga de 100.000 ciclos.Está designado con los códigos de temperatura T4 y T4AEl módulo tiene un tipo de carcasa de estilo abierto. Tiene una sola categoría de alambre de señal ON con 0.25-2.5 mm2 (22-14 AWG) de alambre de cobre sólido y enllazado a 85 grados C.El 1734-OW4 tiene una temperatura de funcionamiento entre -20 y 55 grados. C (-4 y 131 grados F) a una humedad no condensante del 5-95%. Tiene un valor de choque operativo de 30G y una vibración de 5G (10-500Hz).Cada salida del módulo de contacto digital 1734-OW4 está calificada 240VDC RMS a 2A y la corriente depende de la cargaTiene 4 salidas de relé NO y una corriente de POINTBus de 80 miliamperios con una disipación de potencia máxima de 0,5 vatios.
