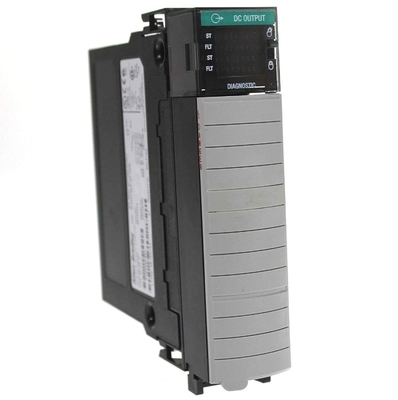

1756-OB16D ControlLogix 16 Pt 24VDC D/O módulo Allen Bradley

Allen-Bradley 1756-0B1 6D es un módulo de salida de diagnóstico ControlLogix DC. Tiene 16 entradas de diagnóstico, cada grupo de 8 puntos fusionados sobre la base de cada puntuación.Puede instalarlo en cualquier ranura disponible en un chasis compatible con ControllogixSin embargo, se requiere una caja de cableado desmontable de 36 bits (RTB) para este propósito. El RTB puede ser TBCH de 1756 o TBS6H de 1756.garantizar que el chasis y la fuente de alimentación estén instalados y conectados a tierra.

El módulo 1756-0B1 6D comparte las siguientes características con otros módulos de salida: eco de datos de salida, densidad de puntos de salida múltiples, estados de salida de nivel de punto configurables, fusión electrónica,y módulos de salida aislados y no aislados. También le permite configurar varias funciones del módulo, especialmente la detección sin carga, la detección de verificación de salida, el estado de salida en modo de fallo, el estado de salida en modo de programa,transición del estado del programa al estado de falla, y cerraduras de diagnóstico.

La función de diagnóstico de carrera corta del módulo 1756-0B1 6D es de 8 amperios a 180 ms (mínimo) y 10 amperios a 120 ms (mínimo).y la verificación de salida se utiliza sólo para la detección de estado en funcionamientoEl módulo también permite configurar el estado de falla de cada punto y el estado del modo de programa de cada punto,donde el valor predeterminado es "OFF" y las otras opciones son "ON" y "Hold Last" Este módulo de salida tiene un rango de voltaje de funcionamiento de 19.2 a 30 voltios CC y una categoría de voltaje de alimentación DC de 24 voltios. También tiene una corriente de carga mínima de 3 mA por punto, una corriente de fuga máxima fuera de estado de 1 mA por punto y una corriente de CC de 1.2V (con una caída máxima de voltaje de 2 A)La corriente de fondo es de 140 mA a 24V DC, 250 mA a 5.1V DC, y la potencia total de fondo es de 4.64W.Sus calificaciones de corriente de salida lineal reducida son de hasta 2 A a 30 grados Celsius (80 grados Fahrenheit), 1 A por punto a 60 grados Celsius (140 grados Fahrenheit), y 8 A por módulo a 30 grados Celsius y 4A a 60 grados Celsius.La corriente de oleaje en cada punto 1756-0B1 6D es de 4A para cada módulo de 10 ms y puede repetirse veces por segundoLa tensión de aislamiento entre el grupo y el usuario y el sistema se probó durante 1 segundo a 2546 V, con una tensión máxima continua de CA de 250 V para ambos.

Tiene un tiempo de retraso nominal de salida de 55 s, un máximo de 1 ms entre encendido y apagado, un valor nominal de 630 s y un máximo de 5 ms entre encendido y apagado.Las temperaturas de funcionamiento oscilan entre 0 y 60 grados centígrados (32 y 140 grados Fahrenheit) y las temperaturas de almacenamiento entre -40 y 85 grados Celsius (40 y 185 grados Fahrenheit).
