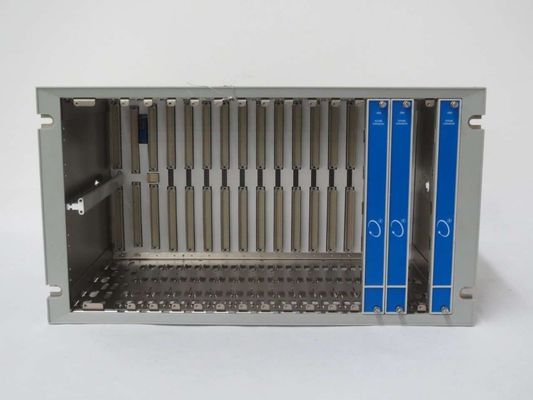

3500/05-01-01-00-00-01 GE Bently Nevada 3500 Sistema de recogida

Bently Nevada 3500/05-01-01-00-00-01 Sistema del bastidor 3500 sistema

El diseño del rack del sistema 3500/05 contiene todos los módulos del monitor 3500 y la potencia del rack
Permite que los distintos módulos 3500 se comuniquen entre sí

y las fuentes de alimentación para distribuir la energía a cada módulo según sea necesario.
3500 estanterías están disponibles en dos tamaños:
1. Estante de tamaño completo estante de EIA de 19 pulgadas con 14 ranuras de módulos disponibles
2. Mini-Rack 12 pulgadas con 7 espacios disponibles para módulos
3500 estanterías están disponibles en tres formatos:
1. Montaje de paneles Este formato de bastidor se monta en recortes rectangulares en
los paneles y se sujetan al panel mediante pinzas suministradas con el bastidor.
Las conexiones de cableado y los módulos de E/S son accesibles desde la parte trasera del
- ¿Qué quieres decir?
2Este formato de bastidor es monta el bastidor 3500 en 19 pulgadas EIA
Las conexiones de cableado y los módulos de E/S son accesibles desde atrás
del estante.
3. Montado de mamparo Este formato de bastidor monta el bastidor contra una pared o
panel cuando no es posible acceder a la parte trasera del bastidor.
las conexiones y los módulos de E/S sean accesibles desde la parte delantera del bastidor.
El 3500/05 Mini-Rack no está disponible en este formato.

Información sobre los pedidos
Información sobre los pedidos en el bastidor
Se aplicarán las disposiciones del artículo 6 del Reglamento (CE) no 765/2008.
A: Tamaño del bastidor
0 1 19 pulgadas de soporte (14 ranuras de módulos)
0 2 Mini-Rack de 12 pulgadas (7 módulos)
las ranuras)
B: Opciones de montaje
0 1 Opción de montaje del panel, de tamaño completo
El estante
0 2 Opción de montaje en bastidor, tamaño completo
El equipo de montaje (montaje para EIA de 19 pulgadas)
El estante)
0 3 Opción de montaje de mamparo (no)
disponible en el Mini-Rack)
0 4 Opción de montaje del panel, mini-estante
0 5 Opción de montaje en bastidor, minibastidor

C: Opción de aprobación de la agencia
0 0 Ninguno
0 1 CSA - C US
0 2 ATEX/CSA
D: Reservado
0 0 Ninguno
E: Opción de conformidad europea
0 0 Ninguno
0 1 CE
