3500/25 Módulo de teclado de Nevada mejorado 149369-01

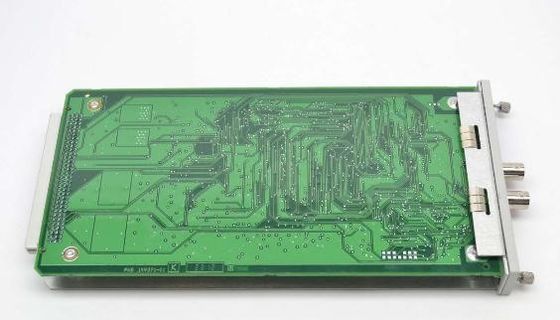

Bently Nevada 149369-01 3500/25 Módulo de teclado mejorado

Este modelo se utiliza para suministrar señales Keyphasor a los módulos de monitor en un rack 3500.
el módulo recibe señales de entrada de sondas de proximidad o captadores magnéticos y
Convierte las señales en señales digitales Keyphasor que indican cuando el
La marca del Keyphasor en el eje coincide con el transductor Keyphasor.
El sistema de protección de la maquinaria puede aceptar hasta cuatro señales de Keyphasor para
Configuración normal y hasta ocho señales Keyphasor en una pareja
configuración.

Descripción del producto
Módulo de teclado mejorado
Se aplicarán las disposiciones siguientes:
A: Número de canales

0 1 2 canales de media altura
Tarjeta Keyphasor (ordenado para 2-
canales)
0 2 Dos canales de media altura de dos canales
Tarjetas de teclado (orden para 4-
Canais)

B: Tipo de módulo de E/S
0 1 Módulo de E/S con sistema interno
Terminaciones
0 2 módulo de E/S con conexión externa
Terminaciones
0 3 Barrera interna de entrada y salida con
Terminaciones internas
0 4 Módulo de E/S aislado con
Terminaciones internas
0 5 Módulo de E/S aislado con
Terminaciones externas
C: Opción de aprobación de la agencia
0 0 No es necesario
0 1 CSA/NRTL/C (clase 1, División 2)
0 2 ATEX/CSA (clase 1 zona 2)

Las piezas
149369-01 Módulo de teclado mejorado
Nota: Este módulo puede ordenarse como un
Reemplazo del conector del módulo Keyphasor
125792-01. ¿Qué quieres decir?

125800-01 Módulo de entrada/salida de teclado (interno)
Las terminaciones)
126648-01 Módulo de entrada/salida de keyphasor (externo)
Las terminaciones)
125800-02 Módulo de E/S aislado de teclado o de fasor
(Terminaciones internas)
126648-02 Módulo de E/S aislado de teclado-fasor
(Terminaciones externas)
135473-01 Módulo de entrada/salida de teclado (interno)
Barreras y terminaciones internas.
