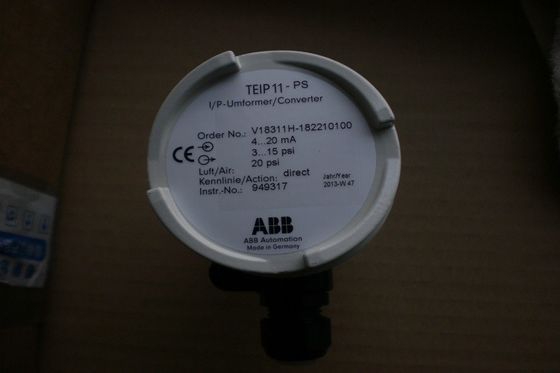

Convertidor de señal de ABB I/P para las señales estándar TEIP11-PS V18311H-182210100

Descripción:

Datos técnicos
Entrada
Gama de la señal
0… 20 mA o 4… 20 mA
0… 10 mA o 10… 20 mA de los mA o 4… 12 de los mA o 12… 20
(otras gamas a petición)
Resistencia entrada
Ri = 260 ohmios en 20 el °C, Tk el + 0.4% /K
Límite de la sobrecarga
30 mA (refiera a las especificaciones bajo “protección de explosión”
para los dispositivos con la aprobación de la protección de explosión)
Capacitancia/inductancia
insignificante
Salida


Gama de la señal
0,2… 1 barra o 3… 15 PSI
0,4… 2 barras o 6… 30 PSI
(otras gamas a petición)
Capacidad del aire (máximo)
≥ 5 kg/h = 4,1 Nm3 /h = scfm 2,4
Característica de la carga a VDE/VDI 3520
≥ 0,95 kg/h = 0,9 Nm3 /h = 0,5 scfm
Suministro de aire
Aire del instrumento
libere del aceite, del agua y del polvo a DIN/ISO 8573-1
contenido de la contaminación y de aceite según la clase 3
condensación el punto 10 K debajo de temperatura de funcionamiento


Presión de la fuente
1,4 ± barra del ± 0,1 o 20 1,5 PSI (para la barra de la señal de salida 1 o 15 PSI)
2,5 ± barra del ± 0,1 o 40 1,6 PSI (para la barra de la señal de salida 2 o 30 PSI)
Consumo del aire
≤ 0,2 kg/h = 0,16 Nm3 /h = 0,1 scfm
Datos e influencias de la transmisión
Característica
linear, directo o acción inversa
Desviación
≤ el 0.5%
Histéresis
≤ el 0.3%
Zona muerta
≤ el 0.1%
Temperatura
≤ K el 0.5%/10 entre el °C -20 y +85
≤ K el 2%/10 entre el °C -55 y -20
Suministro de aire
≤ el 0.3%/0,1 variaciones de presión de la barra
Vibración mecánica
≤ el 1% hasta 10 20… 80 herzios de g y
Vibración sísmica
cumple requisitos a la clase del IEC 68-3-3 del estruendo III para fuerte y
los terremotos más fuertes
