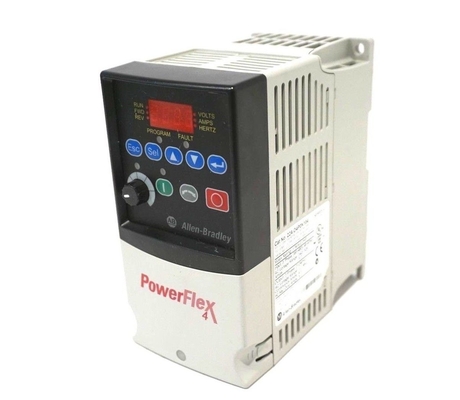

Impulsión variable 22A-D4P0N104 de la frecuencia de Allen Bradley PowerFlex 4

Tolerancia del voltaje:
Tolerancia de la frecuencia:
Factor de poder de la dislocación:
Grado máximo del cortocircuito:

120V, 200… 240V, 380… 480V, 460… 600V: el ±10%
48… 63 herzios
0,98 a través de gama de velocidad entera
100.000 amperios de simétrico

Digitaces
Modo de SRC (fuente):
Modo de SNK (fregadero):
Análogo
análogo de 4… 20 mA:
0… análogos de 10V DC:
Pote externo:

= 6 mA actual entrado
18… 24V = encendido, 0… 6V = apagado
0… 6V = encendido, 18… 24V = apagado
impedancia de entrada de 250 ohmios
impedancia de entrada del ohmio 100k
1… 10k ohmios, mínimo de 2 vatios

Salida del control – programable
Salidas
(retransmisión de la forma C)

Grado resistente
Salidas optas:
Salidas analógicas:
Grado inductivo
Salidas optas:
Salidas analógicas:

3.0A en 30V DC, 3.0A en la CA 125V, 3.0A en la CA 240V
30V DC, 50 mA
10 pedazos, 0… 10V, mínimo del ohmio 1k
0.5A en 30V DC, 0.5A en la CA 125V, 0.5A en la CA 240V
No inductor
10 pedazos, 4… 20 mA, máximo de 525 ohmios

Tipo recomendado del fusible:
Disyuntores recomendados:

Clase J, cc, T o tipo BS88 de la UL; 600V (550V) o equivalente.
Disyuntor o equivalente de HMCP.


Protección del motor:
Sobreintensidad de corriente:
Paseo del control a través:
Paseo intachable del poder a través:

Protección contra sobrecarga de I2 t, 150% para el sec 60., 200% para el sec 3. (proporciona la protección de la clase 10)
200% límite del hardware, falta instantánea del 300%
El paseo mínimo es a través 0,5 sec. - el valor típico es 2 segundos
100 milisegundos


El freno interno IGBT incluyó con todos los grados.

Altitud:
Temperatura de almacenamiento:
Atmósfera:
Humedad relativa:
Choque (funcionamiento):
Vibración (funcionamiento):

máximo de 1000 m (3300 pies) sin reducir la capacidad normal
– 40 a 85 grados de C (– 40 a 185 grados de F)
Importante: La impulsión no se debe instalar en un área donde la atmósfera ambiente contiene volátil o
gas, vapores o polvo corrosivos. Si la impulsión no va a ser instalada por un periodo de tiempo, debe ser
almacenado en un área donde no será expuesto a una atmósfera corrosiva.
0 al 95% sin condensación
pico 15G para la duración 11ms (±1.0ms)
1G pico, 5 a 2000 herzios

Exactitud de la frecuencia:
Regulación de la velocidad:
Modos de la parada:
Accel/Decel:
Sobrecarga intermitente:
Protección contra sobrecarga electrónica del motor:


Entrada de Digitaces: Dentro del ±0.05% de frecuencia determinada de la salida.
Entrada análoga: Dentro de 0,5% de frecuencia de la salida máxima.
Salida analógica: el ±2% de completo, resolución mordida 10.
Lazo abierto con la remuneración del resbalón: el ±2% de velocidad baja a través de una gama de velocidad del 40:1. el 1% de velocidad baja
a través de una gama de velocidad del 60:1.
Modos programables múltiples de la parada incluyendo - rampa, costa, DC-freno, el Rampa-a-control y la curva doble.
Dos independientemente veces programables del accel y del decel. Puede ser programado cada vez a partir de 0… 600
segundos en 0,1 segundos incrementos.
capacidad para hasta 1 minuto, capacidad de la sobrecarga del 150% de la sobrecarga del 200% por hasta 3 segundos.
Proporciona la protección contra sobrecarga del motor de la clase 10 según el artículo 430 del NEC y la temperatura excesiva del motor
protección según el artículo del NEC 430,126 (a) (2). Fichero 29572 de la UL 508C.
