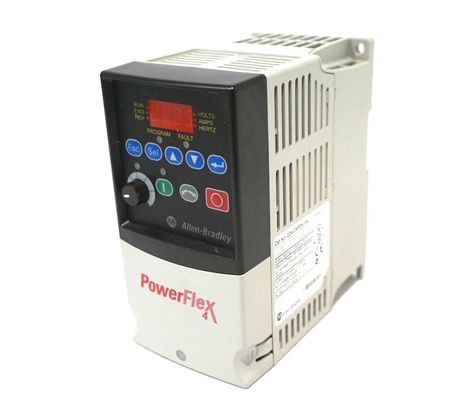

El motor de frecuencia variable PowerFlex 4 22A-D4P0N104

Tolerancia de voltaje:
Tolerancia de frecuencia:
Factor de potencia de desplazamiento:
Clasificación máxima de cortocircuito:

120 V, 200…240 V, 380…480 V, 460…600 V: ±10 %
48…63Hz
0,98 en todo el rango de velocidad
100.000 amperios simétricos

Digital
Modo SRC (fuente):
Modo SNK (sumidero):
Cosa análoga
4…20 mA Analógico:
0…10 VCC Analógico:
Olla externa:

Corriente de entrada = 6 mA
18…24 V = encendido, 0…6 V = apagado
0…6 V = encendido, 18…24 V = apagado
Impedancia de entrada de 250 ohmios
Impedancia de entrada de 100k ohmios
1…10k ohmios, 2 vatios mínimo

Salida de control: programable
Salidas
(relé forma C)

Calificación resistiva
Salidas ópticas:
Salidas analógicas:
Calificación inductiva
Salidas ópticas:
Salidas analógicas:

3,0 A a 30 V CC, 3,0 A a 125 V CA, 3,0 A a 240 V CA
30 VCC, 50 mA
10 bits, 0…10 V, 1 k ohmio mínimo
0,5 A a 30 V CC, 0,5 A a 125 V CA, 0,5 A a 240 V CA
No inductivo
10 bits, 4…20 mA, 525 ohmios máximo

Tipo de fusible recomendado:
Disyuntores recomendados:

UL Clase J, CC, T o Tipo BS88; 600 V (550 V) o equivalente.
Disyuntor HMCP o equivalente.


Protección de motores:
Sobrecorriente:
Control de recorrido:
Paseo de energía impecable a través de:

I2 t Protección contra sobrecarga, 150% durante 60 segundos, 200% durante 3 segundos. (proporciona protección Clase 10)
Límite de hardware del 200 %, fallo instantáneo del 300 %
El recorrido mínimo es de 0,5 segundos. - el valor típico es 2 segundos
100 milisegundos


IGBT de freno interno incluido con todas las clasificaciones.

Altitud:
Temperatura de almacenamiento:
Atmósfera:
Humedad relativa:
Choque (operativo):
Vibración (en funcionamiento):

1000 m (3300 pies) máximo sin reducción de potencia
–40 a 85 grados C (–40 a 185 grados F)
Importante:El variador no debe instalarse en un área donde la atmósfera ambiental contenga sustancias volátiles o
gases, vapores o polvo corrosivos. Si el variador no se va a instalar por un período de tiempo, se debe
almacenado en un área donde no esté expuesto a una atmósfera corrosiva.
0 a 95% sin condensación
Pico de 15G durante 11 ms (±1,0 ms)
Pico 1G, 5 a 2000 Hz

Precisión de frecuencia:
Regulación de velocidad:
Modos de parada:
Aceleración/Desaceleración:
Sobrecarga intermitente:
Protección electrónica contra sobrecarga del motor:


Entrada digital: Dentro de ±0,05 % de la frecuencia de salida establecida.
Entrada analógica: Dentro del 0,5% de la frecuencia de salida máxima.
Salida analógica: ±2% de la escala completa, resolución de 10 bits.
Bucle abierto con compensación de deslizamiento: ±2 % de la velocidad base en un rango de velocidad de 40:1. 1% de la velocidad base
en un rango de velocidad de 60:1.
Múltiples modos de parada programables, incluidos: Rampa, Inercia, Freno CC, Rampa para mantener y Curva S.
Dos tiempos de aceleración y desaceleración programables independientemente. Cada tiempo se puede programar de 0…600
segundos en incrementos de 0,1 segundos.
Capacidad de sobrecarga del 150 % durante hasta 1 minuto, capacidad de sobrecarga del 200 % durante hasta 3 segundos.
Proporciona protección contra sobrecarga del motor de clase 10 según el artículo 430 de NEC y sobretemperatura del motor.
protección según el artículo 430.126 (A) (2) del NEC. Archivo UL 508C 29572.
