Datos del producto:
Pago y Envío Términos:
|
| Fabricante: | Doblado Nevada | Número de parte: | 990-05-70-02-00 |
|---|---|---|---|
| Type modelo: | Transmisor de la vibración | País de origen: | LOS E.E.U.U. |
| Opción completa: | 05 = 0-5 milipulgadas pp (0-125 µm pp) | Opción de la longitud del sistema: | 50 = 5,0 metros (16,4 pies) |
| Temperatura de funcionamiento: | -35 C a +85 C (- 31 F a +185 F) | Peso del envío: | 1,5 KILOGRAMOS |
| Alta luz: | 20mA doblado Nevada Vibration Transmitter,OEM doblado Nevada Vibration Transmitter,Doblado transmisor de la vibración de Nevada 990 |
||
Plazo de ejecución estimado: 12 - 16 semanas.

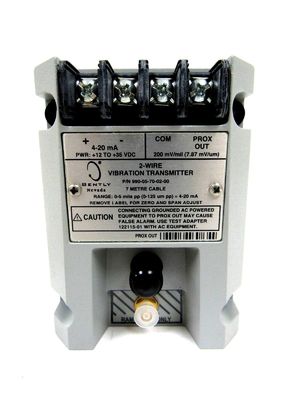

Fabricante: Doblado Nevada
Producto no: 990-05-50-02-00
Tipo de producto: Transmisor de 990 vibraciones
País de origen: LOS E.E.U.U.
Puede añadir en el certificado de origen (ARRULLE)
Opción completa: 05 = 0-5 milipulgadas pp (0-125 µm pp)
Opción de la longitud del sistema: 50 = 5,0 metros (16,4 pies)
Montaje de la opción: 02 = tornillos del tabique hermético
Opción de la aprobación de la agencia: 00 = no requerido
Entrada: Acepta 1 cable sin impacto de la punta de prueba y de extensión de la proximidad de 3300 NSv.
Poder: Requiere +12 a +35 VDC de entrada en el terminal del transmisor.
Temperatura de funcionamiento: -35 C a +85 C (- 31 F a +185 F)
Temperatura de almacenamiento: -51 C a +100 C (- 60 F a +212 F)
Peso del envío: 1,5 kilogramos
El transmisor de 990 vibraciones se piensa sobre todo para los fabricantes de equipamiento originales (OEM) de compresores de aire centrífugos o las pequeños bombas, motores, o fans que prefieren proporcionar 4 simples a la señal proporcional de la vibración de 20 mA como la entrada a su sistema de control de la maquinaria. El transmisor es un dispositivo de dos hilos, looppowered que acepta la entrada de nuestra punta de prueba de la proximidad de 3300 NSv* y de su cable de extensión a juego (disponibles en opciones de la longitud del sistema de 5 m y de 7 m).
| Entrada | Acepta 1 cable sin impacto de la punta de prueba y de extensión de la proximidad de 3300 NSv |
| Poder | Requiere +12 a +35 VDC de entrada en el terminal del transmisor. |
|
4 a la señal de 20 mA Salida |
mAdc 4 a 20 sobre gama completa especificada en la configuración de dos hilos. |
|
4 al lazo de 20 mA Exactitud |
Dentro del ±1.5% sobre gama completa especificada. La exactitud es clasificada de la entrada de señal de la PRUEBA al voltaje medido a través de una resistencia de lazo 250. |
| Punta de prueba Gap | La punta de prueba se debe abrir entre 0,5 y 1,75 milímetros (20 y 55 milipulgadas) de la blanco para asegurar la gama completa. |
|
Lazo máximo Resistencia |
1.000 incluyendo el cable en 35 VDC. |
| Limitación actual | 23 mA de típico. |
| Ponga a cero y atraviese | ajustes externos No-que obran recíprocamente. |
|
NO OK/Signal Derrota |
La salida de la señal irá a menos de 3,6 mA dentro de 100 µs después de que no ocurra una condición de la AUTORIZACIÓN. La salida de la señal se restaura dentro 2-3 segundos después de que no la condición de la AUTORIZACIÓN se quita. |
| El ciclo inicial inhibe | Estancias de la salida de la señal en menos de 3,6 mA (NO AUTORIZACIÓN) por 2 a 3 segundos después de que se aplica el poder. El propósito es señalar que el dispositivo no está todavía listo. Los transeúntes pueden ser observados cuando va el dispositivo MUY BIEN. |
|
Sensor de Proximitor Salida |
Compatible con el equipo de prueba infundado, portátil. Al usar puesto a tierra, equipo de prueba CA-accionado, utilice el adaptador de la prueba 122115-01 para el aislamiento de la señal. |
| Impedancia de salida | La salida Prox tiene una impedancia de salida de 10 kilovatios calibrada para una carga de 10 M. |
|
Hacia fuera linear Prox Gama |
1,4 milímetros (55 milipulgadas). Comienza en aproximadamente 0,25 milímetros (10 milipulgadas) de la superficie de la blanco. |
|
Salida Prox Escala ampliada Factor |
± 6,5% de 7,87 mV/µm (200 mV/mil) típico incluyendo errores de la capacidad de intercambio cuando está medida en incrementos de 0,25 milímetros (10 milipulgadas) sobre la gama linear usando 30 milímetros plano (1,2 pulgadas) blanco. ± el 10% del peor caso 7,87 mV/µm. Nivel de ruidos típico: 50 mV/pp. |
| Estabilidad de temperatura | Sigue habiendo el factor de posicionamiento ampliado dentro del ±10% de 7,87 mV/µm (200 mV/mil) a partir de 0 C a +70 C (+32 F a +158 F). |
El sensor integrado de Proximitor no requiere ninguna unidad externa
Terminales PROX sin aislar de la SALIDA y de COM más un conector coaxial
Potenciómetros cero y del palmo el No-obrar recíprocamente
Pin entrado prueba para la verificación rápida de la salida de la señal del lazo
No el circuito de la derrota de OK/Signal previene altas salidas o falsas alarmas
Construcción en conserva para los ambientes de la humedad alta (hasta 100% que condensa)
