Cuota De Producción: | 1 |
Precio: | Negociable |
Embalaje Estándar: | cartón |
Período De Entrega: | bajo petición |
Método De Pago: | T/T |
Capacidad De Suministro: | 100% más en stock. |
Fabricante: Instrumentos MTL

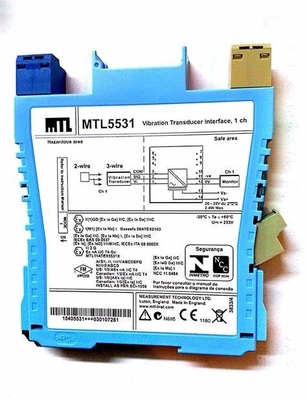

No de producto : MTL5531
Tipo de producto: Interfaz del transductor de vibraciones
Número de canales: uno
Tipo de sensor: transductor de vibración de 2 o 3 cables
Ubicación de la fuente de señal: Zona 0, IIC, T4 ̇6 zona peligrosa si está debidamente certificada Div. 1, Grupo A ubicación peligrosa
Entrada de la zona peligrosa: impedancia de entrada (terminales 2 y 3): 10k?
Corriente de alimentación del transductor, de dos cables: 3,3 mA (nominal) para sensores de dos cables, seleccionable por el usuario mediante interruptor
Rango de señal: mínimo 20 V, máximo 0,5 V
Precisión de transferencia de corriente continua a 20 °C: < ± 50 mV
Indicador LED: Verde = indicación de potencia
Tensión de alimentación: 20 a 35 V dc
Consumo máximo de corriente (10 mA de carga del transductor): 65 mA a 24 V
Disipación máxima de potencia dentro de la unidad: 1,33 W
Peso: 0,11 Kg
MTL 5531 repite una señal de un sensor de vibración en un área peligrosa, proporcionando una salida para un sistema de monitoreo en la caja fuerte
el área.La interfaz es compatible con sondas de corriente de remolino de 3 alambres y acelerómetros o sensores de corriente de 2 alambres.
hechoPor elun interruptor en el lado del módulo.
Tipo de sensor | Transductores de vibración de 2 o 3 cables |
Ubicación de la fuente de señal |
Zona 0, IIC, zona peligrosa T4?? 6 si está debidamente certificada División 1, lugar peligroso del grupo A |
Entrada de la zona peligrosa |
Impedancia de entrada (terminales 2 y 3): 10kΩ |
Corriente de alimentación del transductor, de 2 cables | 3.3mA (nominal) para sensores de dos cables, seleccionables por el usuario mediante interruptor |
Rango de la señal | El valor de las emisiones de dióxido de carbono de los vehículos de la categoría N1 será el valor de las emisiones de dióxido de carbono de la categoría N2. |
Precisión de transferencia de corriente continua a 20 °C | El valor de las emisiones de CO2 |
Precisión de transferencia de CA a 20 °C |
Las emisiones de gases de efecto invernadero de los sistemas de radiofrecuencia de los Estados miembros se calcularán en función de la frecuencia de emisión de la señal. Entre 1 kHz y 10 kHz: 5% y +1% Entre 10 kHz y 20 kHz: ∼10% y +1% |
Coeficiente de temperatura |
±50 ppm/°C (de 10 a 65°C) ± 100 ppm/°C (de 20 a 10°C) |
Ancho de banda de tensión | 3 dB a 47 kHz (típico) |
Respuesta de fase |
< 14 μs, equivalente a: 1° a 200 Hz 3° a 600 Hz ′′5° a 1 kHz ¥ 50° a 10 kHz ¥ 100° a 20 kHz |
Impedancia de salida de la zona segura | Se aplican las siguientes medidas: |
Tensión de alimentación | 20 a 35 V de corriente continua |
Descripción de seguridad |
Las terminales 3 a 1 Uo=26.6V Io=94mA Po=0.66W Um = 253V rms o dc Las terminales 3 a 2 Aparatos no almacenadores de energía ≤ 1,5 V, ≤ 0,1 A y ≤ 25 mW |
Nota |
Para obtener recomendaciones sobre el montaje, consulte el manual de instrucciones. de estos módulos. Debido a la alta disipación de potencia el máximo ambiente temperatura para estos módulos cuando están montados en posición horizontal La orientación es: • Envasado cerrado a 45°C • una distancia mínima de 10 mm entre sí a 55°C |
