Datos del producto:
Pago y Envío Términos:
|

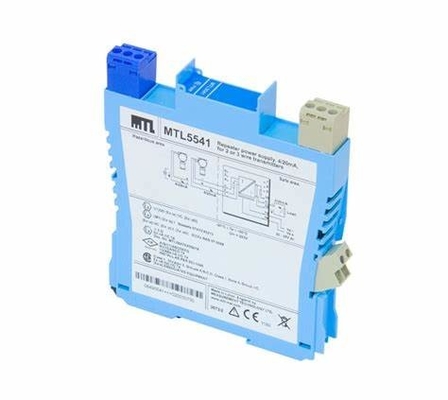

fabricante: | Instrumentos de la MTL | Producto NO.: | MTL5541 |
---|---|---|---|
Tipo de producto: | Fuente de alimentación del repetidor | Deriva de la temperatura: | < 0=""> |
Indicador del LED: | Verde: indicación de poder | Dimensiones: | 1,58 cm x 10,98 cm x 12,36 cm |
Peso: | 0,11 kilogramos | Peso del envío: | 2 kilogramos |
Alta luz: | Fuente de alimentación del repetidor de la MTL,Fuente de alimentación del repetidor MTL5541,Fuente de alimentación del repetidor 35VDC |
Fabricante: Instrumentos de la MTL
Producto no: MTL5541
Tipo de producto: Fuente de alimentación del repetidor
Número de canales: Uno
Ubicación del transmisor: Zona 0, IIC, área peligrosa T4-6 si Div convenientemente certificado. 1, ubicación peligrosa del grupo A
ondulación del circuito del Seguro-área: < 50="">
Exactitud de transferencia en 20°C: Mejor que 15µA
Deriva de la temperatura: < 0="">
Tiempo de respuesta: Establece dentro del 10% de valor final dentro de 50µs
Comunicaciones apoyadas: HART® (terminales 1 y 2 únicos)
Indicador del LED: Verde: indicación de poder
Consumo actual máximo (con la señal 20mA): 51mA en 24V
Dimensiones (LxWxH): 1,58 cm x 10,98 cm x 12,36 cm
Peso: 0,11 kilogramos
El MTLx541 proporciona una fuente lleno-flotante de la C.C. para activar un convencional 2 transmisores - o 3 del alambre 4/20mA, que está situado en un área peligrosa, y repite la corriente en otro circuito flotante para conducir una carga del seguro-área. Para los transmisores de dos hilos del CIERVO, la unidad permite las señales de comunicaciones bidireccionales sobrepuestas en la corriente de lazo 4/20mA. Alternativamente, el MTLx541S actúa como fregadero actual para una conexión del seguro-área bastante que conduciendo una corriente en la carga.
Entrada peligrosa del área | Gama de la señal: 0-24 mA (sobre-gama incluyendo); Voltaje del transmisor: 16,5 V en 20 mA |
Salida segura del área | Gama de la señal: 4-20 mA; Debajo/sobre-gama: 0-24 mA; Resistencia de carga: 0 a 360Ω @ 24 mA, o 0 a 450Ω @ 20 mA; Fregadero actual: máximo 600Ω; Fuente máxima del voltaje: 24 VDC; Resistencia de salida: > 1 MΩ |
Requisito de alimentación | 20-35 VDC. |
Tiempo de respuesta | Establece dentro del 10% de valor final dentro de 50 µs |
Consumo actual | 51 mA @ 24V |
Disipación de poder máxima | 0,7 W @ 24 VDC, 1,0 W @ 24 VDC |
Aislamiento | n 250 V RMS, probada en el mínimo de 1500 V RMS, entre el seguro-área y los terminales del peligroso-área; 50 V entre los circuitos del seguro-área y la fuente de alimentación |
Exactitud de transferencia en 68°F (20°C) | Mejor µA de 15 |
Indicador del LED | Verde: Indicación de poder |
Límites de la temperatura | Funcionamiento: -6 a 140°F (- 20 a 60°C); Almacenamiento: -40 a 176°F (- 40 a 80°C) |
Deriva de la temperatura | < 0=""> |
Humedad | derecho de 5 a del 95% |
Montaje | T-sección carril del estruendo de 35 milímetros (7,5 o 15 milímetros) a EN 50022 |
Terminales | Acomode hasta 2,5 mm2 trenzó o solo-corazón |
Descripción de la seguridad | Vo= 28 V, Io= 93 mA, Po= 651mW, Um= 253 RMS o DC |
Peso | 150g |
