Sello de Deltabar PMD75 FKM Viton de la presión diferenciada de PMD75-ACA7FB3DAAU

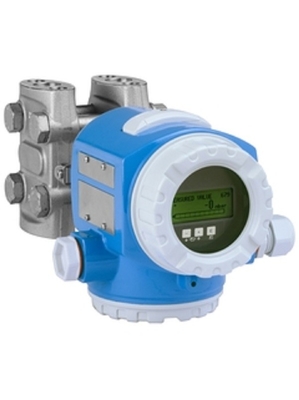

Presión diferenciada Deltabar PMD75 de PMD75-ACA7FB3DAAU

Aprobación:  Un área No-peligrosa
Salida; Funcionamiento:  CIERVO de C 4-20mA; interior
Vivienda; Lacre de la cubierta; Entrada del cable:   Un T14 Alu IP66/67 NEMA6P; EPDM; M20 glándula, T14 = cubierta lateral (ex hilo d > M20)
Gama nominal; Material de la célula; PN:  7F 500mbar/50kPa/7.5psi; 316L; 160bar/16MPa/2400psi
Calibración; Unidad:  B ** modificado para requisitos particulares; vea espec. adicional.
Material de la membrana:  3 Monel
Conexión de proceso:  D NPT1/4-18 IEC61518 UNF7/16-20, 316L incluyendo 2 válvulas, 316L
Sello:  Un FKM Viton
Opción adicional 1:  No seleccionado
Opción adicional 2:  Consola de montaje de U, pared/tubo, 316L, diseño resistente
Detalles: Valor bajo de la gama: -10 mbar
Valor superior de la gama: 300 mbar
Meas.characteristic: Linear
Exhibición en 4mA (CIERVO solamente): falta de información
Exhibición en 20mA (CIERVO solamente): falta de información
Unidad de visualización: falta de información

Espec. de un vistazo
Exactitud
Estándar: 0,05%
Platino: hasta 0,035%
Error de medida del máximo
el 0.075%
“PLATINO” el 0,05%
Temperatura de proceso
-40 °C 85 del °C…
(- 40 °F) del °F… 185
Gama de temperaturas media
Pendiente de temperatura de la tubería de la presión
Gama de medición de la presión
10 barra del mbar… 250
(0,15 PSI… 3750 PSI)
Presión de proceso/límite máximo de la sobrepresión
barra 420 (6300 PSI)
Piezas mojadas principales
Aleación C276
316L
Monel
Tantalio
Distancia máxima de la medida
400 m (1,312 pies) H2O
Presión de proceso máxima
barra del máximo 420
(máximo 6091 PSI)
Membrana de proceso material
316L, AlloyC,
Tantal,
Oro-rodio
Célula de medición
10 barra del mbar… 250
(0,15 PSI… 3750 PSI)

Campo del uso
El transmisor de presión diferenciada de Deltabar PMD75 con el sensor piezorresistivo y la membrana metálica soldada con autógena se utiliza en todas las industrias para la medida continua en líquidos, vapores y gases. La operación dominante 3 permite encargar y la operación simples y confiables. El módulo de datos integrado de HistoROM permite la gestión fácil de los parámetros del proceso y del dispositivo. Diseñado según IEC 61508 para el uso en usos de la seguridad SIL2/3.
Para el nivel, volumen o medida total en líquidos, supervisión de la presión diferenciada así como medida del flujo (volumen o flujo total) conjuntamente con elementos primarios en gases, vapores y líquidos.

• Conexiones de proceso: Hilos
• Temperatura de proceso: -40 a +85°C (- 40 a +185°F)
• Gamas de medición: 0.25mbar a 40bar (0,0036 a 600psi)
• Exactitud: el ±0.05%, “platino” el ±0.035% (opcional)
• Los certificados internacionales de la protección de explosión, sobrellenan la prevención WHG, SIL, aprobaciones higiénicas, aprobaciones marinas

Ventajas

• La mejor exactitud, reproductibilidad y estabilidad a largo plazo
• La seguridad más alta debida proveer de gas el alimentador a través apretado con capacidades hasta SIL2/3, certificado a IEC 61508
• El encargar menú-dirigido fácil vía la exhibición local, 4 a 20mA con el CIERVO, PA de PROFIBUS, FUNDACIÓN Fieldbus
• Concepto de la gestión de datos de HistoROM para encargar, el mantenimiento y los diagnósticos rápidos y fáciles
• Ahorro en costes con el concepto modular para el reemplazo fácil del sensor, de la exhibición o de la electrónica
• Sobrecarga-resistente hasta 420bar/42MPa/6300psi, función-supervisado
• Integración de sistema inconsútil y independiente (HART/PA/FF)
