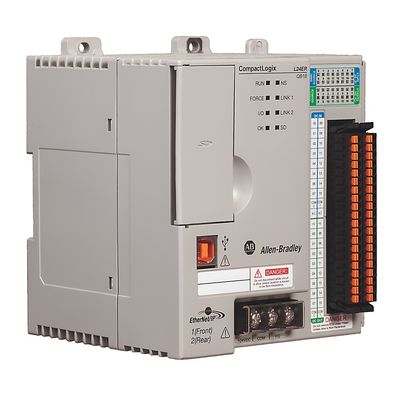

1769-L24ERQB1B CompactLogix 5370 L2 controlador empaquetado

El 1769-L24ER-QB1B es un controlador empaquetado CompactLogix 5370 L2 que viene con treinta y dos (32) canales de E/S y dos (2) puertos de comunicación Ethernet. Estos canales de E/S consisten en dieciséis (16) entradas de CC y dieciséis (16) salidas de CC. Para los canales de entrada, opera con un voltaje nominal de 24 Voltios CC con un rango de operación de 10 a 28.8 VCC.
Los consumos de corriente del 1769-L24ER-QB1B son de 1.54 A a 5 Voltios CC y 0.95 A a 24 Voltios CC. En estado de apagado, tiene una corriente máxima de 1.5 mA y un voltaje máximo de 5 Voltios CC. Sus corrientes en estado de encendido son de 2 mA a 24 Voltios CC por canal y 5 mA a 24 Voltios CC por canal, que son el mínimo y el máximo respectivamente. Los canales de salida de este controlador tienen un voltaje nominal de 24 Voltios CC y un rango de voltaje de operación de 20.4 a 26.4 Voltios CC. Cuando está en estado de encendido, tiene una caída de voltaje máxima de 1 Voltio CC a 1 A y una corriente máxima de 0.5 mA a 24 Voltios CC por canal. La corriente por punto del 1769-L24ER-QB1B es de 0.83 A a 40 grados Celsius y 0.5 A a 60 grados Celsius, mientras que su corriente por módulo es de 6.64 A a 40 grados Celsius y 4 A a 60 grados Celsius.
La fuente de alimentación del controlador 1769-L24ER-QB1B es de 24 Voltios CC y está aislada. Viene con una memoria de 0.75 MB que se puede expandir utilizando la tarjeta de memoria segura digital (SD) estándar de 1 GB o la tarjeta de memoria opcional de 2 GB. Este controlador utiliza una interfaz USB y DualPort Ethernet DLR y viene con LEDs de estado integrados. El controlador 1769-L24ER-QB1B completo mide 4.53 x 4.13 x 4.65 pulgadas.

El producto con número de pieza 1769-L24ER-QB1B es un Controlador Lógico Programable (PLC) que pertenece a la familia de productos 1769 CompactLogix. Este controlador es un controlador empaquetado, que tiene componentes integrados como una variedad de puertos de comunicación, memoria integrada, fuente de alimentación y canales de entrada y salida.

Este controlador empaquetado cuenta con dos (2) puertos de comunicación Ethernet, que admiten topología Device Level Ring (DLR) o en anillo. Se pueden conectar hasta 8 nodos Ethernet a este puerto. También tiene una fuente de alimentación integrada que opera a un voltaje de entrada nominal de 24VCC para energizar el conjunto del controlador. También tiene dieciséis (16) entradas discretas de sumidero/fuente de 24VCC, dieciséis (16) salidas de fuente de 24VCC. La memoria integrada asciende a 768 Kbytes que se puede expandir agregando una memoria no volátil mediante el uso de la tarjeta 1784-SD1 con 1 Gb de memoria disponible (suministrada con el controlador) o la tarjeta 1784-SD2 con 2 GB de memoria disponible. Otros puertos de comunicación de este controlador son (1) puerto serie y (1) puerto USB.

Se pueden instalar hasta cuatro (4) módulos 1769 Compact I/O con este controlador. Es ideal para su uso en aplicaciones pequeñas y medianas. Se pueden crear y configurar hasta 32 tareas de controlador, y cada tarea ejecuta 100 programas o tareas continuas.

El puerto de comunicación RS232 admite el protocolo de comunicación ASCII, DH485 o DF1. Este canal es un canal completamente aislado que admite una velocidad de transmisión máxima de 38.4 kbps, mientras que el puerto de comunicación Ethernet admite topología lineal y acepta un máximo de 8 nodos.
