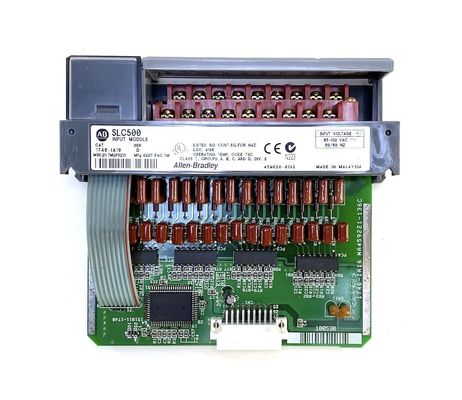

1746-IA16 Módulo de entrada de CA para el SLC 500

El 1746-IA16 es un módulo de entrada de CA compatible para su uso como componente de la plataforma de controlador SLC 500. Este módulo de entrada tiene dieciséis (16) canales que aceptan un rango de voltaje de señal de CA de 85-132 VCA.

Los módulos de entrada son componentes necesarios de cualquier controlador lógico programable (PLC), ya que proporcionan una interfaz en tiempo real a dispositivos discretos en el proceso. Representa el estado real de los dispositivos de señalización para referencia del controlador para procesar la lógica. La mayoría de los sistemas PLC realizan un escaneo de entrada como la fase principal para ejecutar un programa de usuario. Si no se detectan señales de entrada, el controlador no tendrá referencia para ejecutar el programa.

Este módulo de entrada de CA tiene veinte (20) terminales. Todos los terminales se utilizan con los terminales 18 y 19 que sirven como comunes conectados internamente. El bloque de terminales de este módulo es extraíble, lo que permite reemplazar el módulo de entrada y elimina la necesidad de reconectar las terminaciones de entrada.

Tiene parámetros ajustables para ajustar la operación del módulo. No hay límite al instalar el 1746-IA16 siempre que el chasis tenga ranuras disponibles para admitir la instalación. Este módulo puede instalarse en hardware fijo o en hardware modular, localmente o en un rack de expansión.

Este módulo pertenece a los módulos de entrada de CA SLC 500 con una categoría de voltaje operativo de 100-120 VCA. Para operación con voltaje de 200/240 VCA, el número de pieza contraparte es 17460IM16. Ambos módulos no ofrecen circuitos de protección internos. Cualquier dispositivo de entrada de CA que se conecte a este módulo debe ser compatible con la corriente de irrupción del circuito de entrada SLC 500.

El 1746-IA16 pesa 0,34 kg y tiene una dimensión de 5 x 2 x 6 (13 cm x 5 cm x 15 cm). El módulo controlador tiene 0,27 vatios por punto con un mínimo de 0,425 vatios y un total de 4,8 vatios. El módulo tiene una categoría de voltaje de señal de entrada de 100-120 VCA con 16 puntos por común y 16 entradas. El 1746-IA16 es una aplicación de entrada de propósito general. El montaje es de tipo chasis y tiene 16 canales. El voltaje operativo varía de 85 a 132 VCA de señal de entrada. Tiene un módulo de entrada de CA digital de 16 canales para un controlador programable. El voltaje operativo es de 85 a 132 VCA a una frecuencia operativa de 47-63 Hz. El consumo de corriente del plano posterior a 5 V CC es de 0,085 mA y es de 0,0 A a 24 V CC.

La señal para el retardo de encendido está en su máximo a 35 ms y la señal para el retardo de apagado está en su máximo a 45 ms. Mientras que el voltaje máximo de estado de apagado alcanza los 30 VCA y la corriente de estado de apagado de 2 mA. La corriente de entrada a 120 VCA es de 12 mA nominal. El 1746-IA16 tiene una duración de tiempo de corriente de irrupción máxima de hasta 500 microsegundos y una corriente de irrupción máxima de 0,8 mA.
