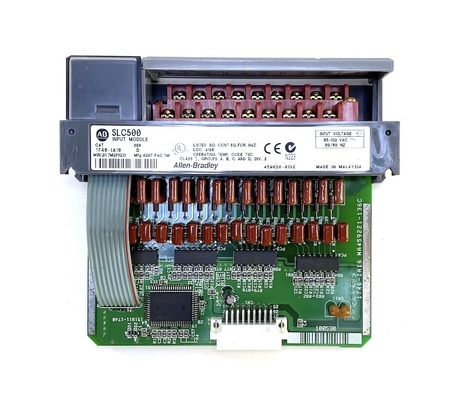

1746-IA16 ALLEN BRADLEY Modulo de entrada de CA para el SLC 500

El Allen-Bradley 1746-IA16 es un módulo de entrada de CA compatible para su uso como componente de la plataforma de controladores SLC 500.Este módulo de entrada tiene dieciséis (16) canales que acepta el rango de voltaje de la señal de CA de 85-132 VAC.

Los módulos de entrada son componentes necesarios de cualquier controlador lógico programable (PLC, por sus siglas en inglés) ya que proporciona una interfaz en tiempo real a dispositivos discretos en el proceso.Representa el estado real de los dispositivos de señalización de referencia del controlador para procesar la lógicaLa mayoría de los sistemas PLC realizan el escaneo de entrada como la fase principal para ejecutar un programa de usuario. Si no se detectan señales de entrada, el controlador no tendrá referencia para ejecutar el programa.

Este módulo de entrada de CA tiene veinte (20) terminales. Todos los terminales se usan con los terminales 18 y 19 que sirven como comunes conectados internamente.El bloque terminal de este módulo es extraíble, lo que permite reemplazar el módulo de entrada al tiempo que elimina la necesidad de reconectar las terminaciones de entrada.

Tiene parámetros ajustables para afinar el funcionamiento del módulo. No hay límite al instalar el 1746-IA16 siempre que el chasis tenga ranuras disponibles para soportar la instalación.Este módulo puede instalarse en un controlador de estilo hardware fijo o modular, localmente o en un bastidor de expansión.

Este módulo pertenece al módulo de entrada SLC 500 CA con categoría de voltaje de funcionamiento de 100-120 VAC. Para el funcionamiento de voltaje de 200/240 VAC, el número de pieza correspondiente es 17460IM16.Ambos módulos no ofrecen circuitos de protección internaCualquier dispositivo de entrada CA que se termine en este módulo deberá ser compatible con el circuito de entrada SLC 500 de corriente de entrada.

El Allen-Bradley 1746-IA16 pesa 0,34 kg y tiene una dimensión de 5 x 2 x 6 (13 cm x 5 cm x 15 cm).El módulo tiene una categoría de voltaje de la señal de entrada de CA de 100 V ≈ 120 V con 16 puntos por entrada común y 16 entradasEl 1746-IA16 es una aplicación de entrada de propósito general. El montaje es de tipo chasis y tiene 16 canales.Tiene un módulo de entrada digital de CA de 16 canales para un controlador programableEl voltaje de funcionamiento es de 85 V AC a una frecuencia de funcionamiento de 47 63 Hz. El consumo de corriente de plano trasero a 5 V DC es de 0,085 mA y es de 0,0 A a 24 V DC.

La señal para el retraso de encendido es máxima a 35 ms y la señal para el retraso de apagado es máxima a 45 ms. Mientras que la tensión máxima en estado de apagado alcanza 30V CA y corriente en estado de apagado de 2 mA.La corriente de entrada a 120 V CA es de 12 mA nominalEl 1746-IA16 tiene una duración de corriente de entrada de hasta 500 microsegundos y una corriente de entrada máxima de 0,8 mA.
