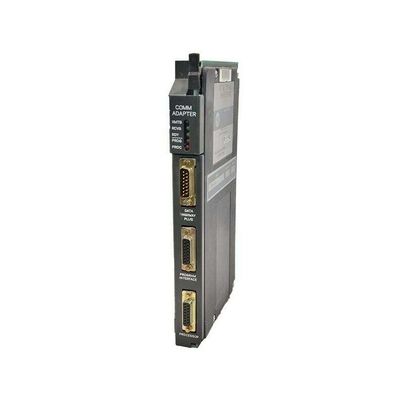

Procesador 1785-L60LD PLC Controladores de la serie 5 con 12 salidas de relé

Descripción: El procesador 1785-L60L es un procesador y controlador programable de . Ha sido diseñado y fabricado como parte de la serie de controladores PLC 5. El procesador y controlador programable 1785-L60L puede funcionar con diferentes módulos de memoria como los módulos de memoria 1785-ME16, 1785-ME32, 1785-ME64 y 1785-M100. Su capacidad máxima de memoria de usuario es de 64K palabras. El procesador y controlador programable 1785-L60L puede operar en modo de ejecución (run), modo remoto o modo de programación.

El 1785-L60L es un miembro de la serie de controladores PLC-5. Este controlador programable puede funcionar como una parte central de cualquier sistema de control basado en la serie PLC-5. El 1785-L60L es el punto central que interconecta módulos de E/S locales, extendidos y remotos en diferentes tipos de interfaces de comunicación, y que actúa como la columna vertebral del sistema de control. El controlador 1785-L60L tiene tres interfaces de comunicación integradas marcadas como Canal 1A, Canal 1B y Canal 2. El Canal 1A y el Canal 1B pueden funcionar como escáneres de E/S remotos, adaptadores de E/S remotos o como interfaces de comunicación DH+. La tercera interfaz de comunicación en el 1785-L60L, el Canal 2, es un puerto de E/S extendido-local. El controlador 1785-L60L tiene un conector de 25 pines marcado como Canal 0 en el panel frontal. El Canal 0 es un puerto EIA RS232C ópticamente aislado, que soporta protocolos maestros ASCII y DF1 full-duplex y half-duplex, así como protocolos esclavos half-duplex. El Canal 0 tiene una luz verde para indicar el estado de la interfaz de comunicación. Además, hay un conector mini DIN de 8 pines marcado como Canal 1A, que es una conexión de terminal de programación DH+ paralela al Canal 1A. Dos conectores de tres pines se encuentran en la parte inferior del panel frontal. Estos conectores son para los Canales 1A y 1B, y estos dos puertos de comunicación pueden funcionar como escáneres de E/S remotos, adaptadores de E/S remotos o como puertos de comunicación DH+. En el panel frontal del 1785-L60L, hay un conector especial marcado como Canal 2, que es para un contacto de E/S extendido-local.

El modo de escáner de E/S remoto lee y escribe información de E/S entre el controlador y el dispositivo de E/S remoto. Cuando se utiliza como escáner de E/S, el 1785-L60L es un controlador supervisor para los otros controladores en modo adaptador y para los otros adaptadores de E/S remotos. Cuando el Canal 1A o el Canal 1B se configuran como adaptadores de E/S remotos, el controlador 1785-L60L gestiona las E/S residentes en el controlador mientras se comunica con el controlador supervisor a través de un enlace de E/S remoto. Se puede configurar un enlace DH+ en el Canal 1A o 1B del 1785-L60L. La comunicación DH+ se utiliza para crear una red peer-to-peer con otros controladores PLC-5 u otros componentes de nivel superior del sistema de control. La programación del controlador 1785-L60L también se puede realizar a través de un enlace DH+. Al utilizar un enlace DH+, se pueden programar varios controladores al mismo tiempo. La longitud máxima del cable para un enlace DH+ depende de la velocidad de transmisión. Es importante que todos los dispositivos en el enlace estén configurados para comunicarse a la misma velocidad. Esa longitud varía de 3048 m a una velocidad de 57,6 kilobits por segundo a 762 m para una velocidad de 230,4 kilobits por segundo. Un enlace de E/S extendido-local es útil cuando se necesita más E/S de la que cabe en un solo chasis, pero requiere una mayor velocidad de la que puede proporcionar un enlace de E/S remoto. El 1785-L60L y el adaptador de E/S extendido-local (el 1771-ALX) instalados en el chasis de E/S remoto interconectados con el cable del enlace de E/S forman un enlace de E/S extendido-local. El enlace de E/S extendido-local está limitado a 100 pies de cable. Si el chasis de E/S necesita estar más lejos del controlador, utilice el enlace de E/S remoto. El enlace de E/S extendido-local es un enlace paralelo que permite al controlador 1785-L60L escanear un máximo de 16 chasis de E/S extendidos. El tiempo de escaneo por rack en una E/S extendido-local es de 0,5 ms. El 1785-L60L tiene varios indicadores en el panel frontal para facilitar la interfaz de usuario. Los indicadores muestran varios estados del controlador. El indicador marcado BATT muestra el estado de la batería. El indicador PROC muestra el modo actual del controlador. Por ejemplo, es verde cuando el controlador está en modo RUN, y rojo cuando algo va mal. El indicador FORCE está en ámbar cuando las fuerzas de E/S están habilitadas. El indicador COMM está vinculado al estado de comunicación del Canal 0. Los canales de comunicación 1A y 1B tienen indicadores de estado dedicados. El Canal 2, utilizado para la conexión de E/S extendido-local, tiene un indicador de estado dedicado.
