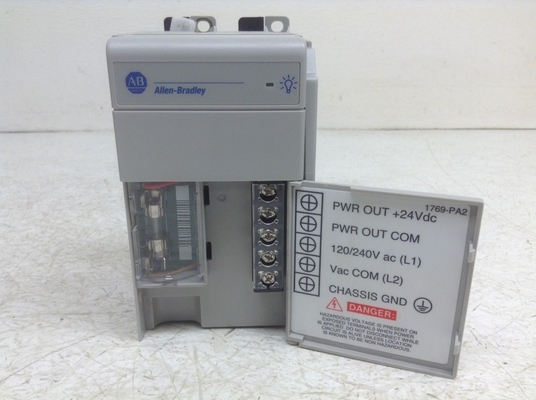

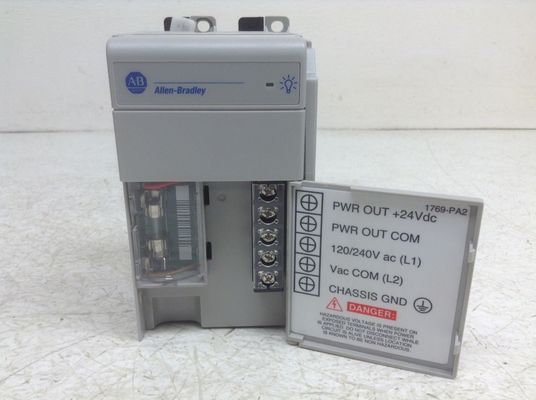

1769-PA2 CompactLogix ALLEN BRADLEY Modulo de suministro de energía

Descripción: El Allen-Bradley 1769-PA2 es una fuente de alimentación 1769 CompactLogix.Tiene una capacidad de corriente de 2.0A a 5,0V y 0,8A a 24VDC.

El Allen-Bradley 1769-PA2 es una fuente de alimentación I/O CompactLogix. Esta fuente de alimentación se utiliza principalmente como fuente de alimentación I/O, instalada en un conjunto CompactLogix o en un banco de I/O de expansión.Proporciona energía a los módulos conectados en ambas direcciones del módulo instalado en un sistema teniendo en cuenta la distancia de alimentación requerida.

Cuando se instala a lo largo de un conjunto de controladores CompactLogix, Compact I/O modules may be installed on both sides of the power supply as the power supply can supply power on both directions as well as the Power supply distance rating may also be counted in both waysSe pueden instalar hasta ocho (8) 1769 módulos a ambos lados de esta fuente de alimentación.

El rango de voltaje de entrada requerido para esta fuente de alimentación es de 85-265VAC con frecuencia de 47-63 Hz. Tiene una capacidad de corriente de 2.0A a 5VDC y 0.8A a 24VDC.Este módulo está equipado con un fusible interno que puede sustituirse por el Wickmann 19195-3.15A o Littelfuse 02183.15MXP.

Esta fuente de alimentación tiene una dimensión de 118 x 70 x 87 mm (4.65 x 2.76 x 3.43 pulgadas) y un peso aproximado de 525 g (1.16 lb).este módulo de alimentación también admite la instalación en un DIN o directamente en una placa de montaje.

Esta fuente de alimentación está UL Listed for Class 1, Division 2 Group A,B,C,D Hazardous Locations, certificada para los EE.UU. y Canadá.Las medidas de seguridad se aplicarán en el caso de las aeronaves de las categorías A y B.; las emisiones industriales y la Directiva EMC de la Unión Europea 2004/108/CE.

El 1769-PA2 es una fuente de alimentación 1769 CompactLogix, fabricada por Allen-Bradley.

Al instalar el Allen-Bradley 1769-PA2, debe dejarse un espacio adyacente de 50 milímetros entre él y el equipo cercano para ventilarlo correctamente.cuando se monta el módulo de alimentación, se asegurará de que no haya radiación estática, UV o desechos que toquen el módulo durante la instalación o el funcionamiento.Debe evitarse el calor excesivo, ya que podría dañar todo el módulo de alimentaciónEl módulo 1769-PA2 es una fuente de alimentación abierta que no tiene gabinete.
La fuente de alimentación Allen-Bradley 1769-PA2 también puede montarse en un carril DIN. Una cosa importante a tener en cuenta al instalar este módulo de alimentación es que necesita estar conectado a tierra.Cuando se conecta el móduloEl tipo de alambre recomendado es un alambre de cobre con una resistencia de al menos 90 grados Celsius. It is recommended to place the Allen-Bradley 1769-PA2 compact I/O expansion power supply in an enclosure that protects the module from a corrosive atmosphere or contaminants that might come from the open airSi se utiliza en un recinto, se recomienda el uso de aire acondicionado para combatir el calor alrededor del recinto.La fuente de alimentación de expansión de I / O compacta Allen-Bradley 1769-PA2 viene con un fusible que ofrece protección contra transientes de línea anormales y corrientes de cortocircuitoEl módulo 1769-PA2 funciona con 120 a 240 voltios de potencia de entrada de CA a una frecuencia entre 47 y 63 Hertz.haciendo que sea fácil de enviar.
