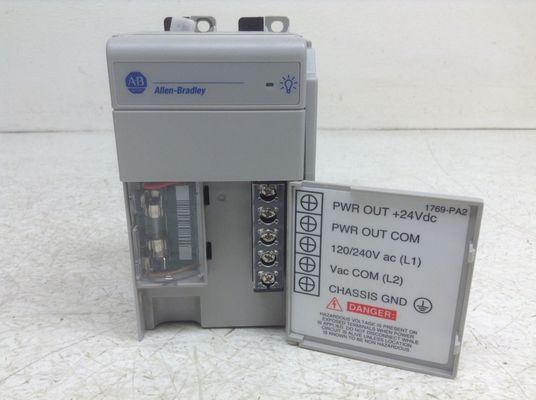

1769-PA2 CompactLogix módulo de suministro de energía

Descripción: El 1769-PA2 es una fuente de alimentación CompactLogix 1769. Esta fuente de alimentación tiene un rango de voltaje de entrada de 85 – 265 VCA, operando a una entrada nominal de 120 V/220 V CA. Tiene una capacidad de corriente de 2.0 A a 5.0 V y 0.8 A a 24 VCC.

El 1769-PA2 es una fuente de alimentación de E/S CompactLogix. Esta fuente de alimentación se utiliza principalmente como fuente de alimentación de E/S, instalada en un ensamblaje CompactLogix o en un banco de E/S de expansión. Proporciona energía a los módulos conectados en ambas direcciones del módulo instalado en un sistema, teniendo en cuenta la clasificación de distancia requerida de la fuente de alimentación.

Cuando se instala junto con un ensamblaje de controlador CompactLogix, los módulos Compact I/O pueden instalarse en ambos lados de la fuente de alimentación, ya que la fuente de alimentación puede suministrar energía en ambas direcciones, así como la clasificación de distancia de la fuente de alimentación también puede contarse en ambos sentidos. Se pueden instalar hasta ocho (8) módulos 1769 en ambos lados de esta fuente de alimentación.

El rango de voltaje de entrada requerido para esta fuente de alimentación es de 85-265 VCA con una frecuencia de 47-63 Hz. Tiene una capacidad de corriente de 2.0 A a 5 VCC y 0.8 A a 24 VCC. Este módulo está equipado con un fusible interno que puede ser reemplazado por un Wickmann 19195-3.15A o un Littelfuse 02183.15MXP.

Esta fuente de alimentación tiene una dimensión de 118 x 70 x 87 mm (4.65 x 2.76 x 3.43 pulgadas) y un peso aproximado de 525 g (1.16 lb). Como estándar de la plataforma CompactLogix, este módulo de fuente de alimentación también admite la instalación en un riel DIN o directamente en una placa de montaje.

Esta fuente de alimentación tiene certificación UL para ubicaciones peligrosas Clase 1, División 2 Grupo A, B, C, D, certificada para EE. UU. y Canadá. Consulte el archivo UL E10314, Ley de Radiocomunicaciones de Australia, cumple con: AS/NZS CISPR 11; Emisiones Industriales y Directiva EMC de la Unión Europea 2004/108/CE.

El 1769-PA2 es una fuente de alimentación CompactLogix 1769, fabricada por. Esta fuente de alimentación tiene una capacidad de corriente de 0.8 A a 24 VCC.

Al instalar el 1769-PA2, se debe dejar un espacio adyacente de 50 milímetros entre él y el equipo cercano para ventilarlo adecuadamente. Además, al montar el módulo de la fuente de alimentación, asegúrese de que no haya estática, radiación UV o escombros que toquen el módulo durante la instalación o el funcionamiento. Se debe evitar el calor excesivo, ya que podría causar daños a todo el módulo de la fuente de alimentación. Cuando la temperatura ambiente es excesivamente alta, se deben aplicar varios métodos de ventilación. El módulo 1769-PA2 es una fuente de alimentación abierta que no tiene carcasa.
La fuente de alimentación 1769-PA2 también se puede montar en un riel DIN. Algo importante a tener en cuenta al instalar este módulo de fuente de alimentación es que necesita estar conectado a tierra. Al conectar el módulo, se debe usar un cable de 14 AWG y los cables deben mantenerse lo más cortos posible. El tipo de cable recomendado es un cable de cobre con una resistencia de al menos 90 grados Celsius. Se recomienda colocar la fuente de alimentación de expansión de E/S compacta 1769-PA2 en una carcasa que proteja el módulo de una atmósfera corrosiva o de contaminantes que puedan provenir del aire libre. Si se utiliza en una carcasa, se recomienda el uso de aire acondicionado para combatir el calor alrededor de la carcasa. La fuente de alimentación de expansión de E/S compacta 1769-PA2 viene con un fusible que ofrece protección contra transitorios de línea anormales y corrientes de cortocircuito. El módulo 1769-PA2 funciona con 120 a 240 voltios de potencia de entrada de CA a una frecuencia entre 47 y 63 Hertz. Esta fuente de alimentación pesa solo 2 libras y mide solo 8 x 8 x 5 pulgadas, lo que facilita su envío.
