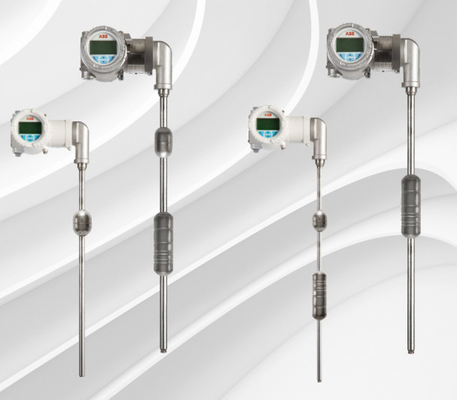

Transmisor de nivel magnetostrictivo ABB LMT100 Detección de nivel de líquido y nivel de interfaz de alta precisión

Características
• Alta precisión: 0,01 % de la escala completa o ± 1,27 mm
• No es necesario recalibrar: ajustar y olvidar
• Sensor superior (patente # 5,473,245)
• Indicación local con pantalla HMI
• Casas de doble compartimiento con terminal de campo separado
Compartimiento
• Circuito alimentado con una longitud de sonda de 22 m (75 pies)
• Medición total y/o del nivel de interfaz
• Presión hasta 165,48 bar (2400 psig)
La velocidad es de 124,1 bar (1800 psig)
• Rango de temperaturas: de 195,5 a 426,6 °C
con opciones
• Módulo electrónico de campo reemplazable/actualizado
• Filtro RFI/EMI incorporado
• Comunicaciones digitales
• 4 a 20 mA de salida HART®
• HART 7 y el bus de campo FOUNDATIONTM ITK6.3.0
• Aprobaciones globales de ubicación peligrosa y capacidad SIL 2/3

Transmisor electrónico
Repetibilidad ± 0,005% de la escala completa o 0,31 mm (0,012 pulgadas), lo que sea mayor
No-linealidad ± 0,01 % de la escala completa o 0,86 mm (0,034 pulgadas), lo que sea mayor
Precisión de medición ± 0,01 % de la escala completa o 1,27 mm (0,050 pulgadas), la que sea mayor1
Tensión de alimentación de 12 a 43 V CC para circuito HART alimentado de 4 a 20 mA, de 9.0 a 32 V CC para Foundation Fieldbus
Las emisiones de CO2 de los motores de combustión renovable se calcularán en función de la temperatura de la superficie de la instalación.3.0
Interfaz de usuario Display interactivo, DTM, EDDL, FDI con mensajes NE107
Protección de escritura Conmutador de hardware y de software
Consumo de energía de 4 a 20 mA a 36,0 V DC ∙ 3,6 mA 0,13 W; 21 mA 0,76 W
a 12,0 V CC ∼ 3,6 mA 0,043 W; 21 mA 0,25 W
Modo HART (4.0 mA) a 36,0 V CC 0,144 W
a 12,0 V de corriente continua de 0,048 W
Modo FF (17 mA) a 9,0 V CC 0,153 W
a una potencia de 32,0 V CC 0,544 W
Resistencia máxima de la línea de 4 a 20 mA a 36,0 V CC y 21 mA, 1142 Ω*
a 24,0 V de corriente continua y 21 mA, 571 Ω
a 13,5 V CC y 21 mA, < 72 Ω**
**El máximo permitido con la comunicación HART es de 700 Ω
**Véase el gráfico de corriente/resistencia
Modo HART (4mA) < 650 a 700 Ω
Modo FF (17mA) a 32,0 V de corriente continua, 1500 Ω.
a 9,0 V CC, 50 Ω.
Protección polaridad 4 a 20 mA, diodo en serie con bucle, FOUNDATION Fieldbus y Profibus PA, insensible a la polaridad
Tasa de actualización 10 mediciones por segundo
Distancia mínima de medición 76,2 mm (3,0 pulgadas), consulte a la fábrica si se requiere una distancia más pequeña
Campo de amortiguación ajustable, rango: 0 a 60 s
Salida de alarma Para 4 a 20 mA: NE43, software o hardware seleccionable.
Suprimción de sobretensiones Suprimción integral de sobretensiones disponible con el código de opción S1 que cumple los criterios B de la norma IEC61000-4-5, 1 kV/2 kV
Temperatura ambiente ¥40 a 85 °C (¥40 a 185 °F) ambiente2
Humedad 0 a 100% RH
Disponible el cuadro de 21 puntos de linealización
Sensor de temperatura (opcional) RTD Pt de 1000 ohms, código de opción SER o STL
Clase de tolerancia a la temperatura IEC 60751, clase B, ± 0,3+0,005 [t]) 70° a 230 °C
Recuadro Compartimiento doble
Materiales para el recinto Aluminio fundido de bajo contenido de cobre con capa de polvo o acero inoxidable 316
Transmisor remoto Distancias remotas estándar de 5 m (16 pies), 10 m (33 pies), 20 m (66 pies), 30 m (98 pies)
Material de las etiquetas del dispositivo AISI 316 de acero inoxidable
Conexión eléctrica Dos M20 x 1,5 o dos FNPT 1⁄2in, adaptadores y conectores de bus también disponibles
Protección contra la entrada IP66, NEMA 4X
1 La precisión de la medición se registra en condiciones ambientales de fábrica (23,88 °F ± 5,6 °C [75 °F ± 10 °F]) mediante un imán de calibración.
influenciado por otros factores como la histeresis flotante, la instalación, las condiciones de proceso y las condiciones ambientales.
2 Algunas autorizaciones de las agencias pueden ser diferentes.
Tubo del sensor
Opciones estándar
Material 316/L de acero inoxidable, aleación 20, Hastelloy® C276, PFA® TEFLON® revestido, otros bajo petición
Temperatura de proceso ¥195,5 a 121,1 °C (¥320 a 250 °F) hasta 427 °C (800 °F) con opciones
Presión de proceso de 1,0 a 124,1 bar @ 149 °C (de 14,7 a 1800 psig @ 300 °F) máxima de 165,47 bar (2400 psig) con el tipo de sonda HP
longitud de la sonda 304,8 mm a 9,14 m (1 a 30 pies) 22,86 m (75 pies) máximo w/ W7 sonda flexible en el pozo del sensor
Duración de la sonda
tolerancia
±3,2 mm (0,125 pulgadas) hasta 3,0 m (10 pies); ±6,4 mm (0,25 pulgadas) hasta 6,0 m (20 pies);
± 9,0 mm (0,35 pulgadas) hasta 9,0 m (29,5 pies); +/?? 25,4 mm (1,0 pulgadas) hasta 22,86 m (75 pies)
Instalación de 3⁄4 en MNPT de tapones de compresión, accesorios roscados, bridas sueltas y bridas soldadas
Conexiones de proceso también disponibles
