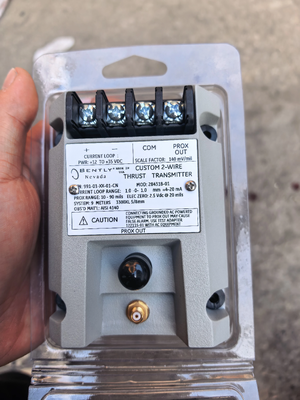

Transmisor de vibración Bently Nevada 991 con fuente de alimentación de 24 VDC 2 kg de peso neto y rango lineal de 1,52 mm

Cuota De Producción:	1 Uds.
Precio:	Negociable
Embalaje Estándar:	embalaje original
Período De Entrega:	a solicitud
Método De Pago:	T/T
Capacidad De Suministro:	50 unidades/mes

Información de detalles

Descripción del producto

Información detallada

Lugar de origen

EE.UU

Nombre de la marca

Bently

Certificación

Número de modelo

991-01-XX-01-CN/MOD: 284318-01

Documento

Fuente de alimentación:

24 VCC

Peso neto:

2 kilogramos

Rango lineal:

1,52 mm (60 mil)

Material de la punta de sonda:

Cerámica de alúmina (Al2O3)

Material de la caja de la sonda:

AISI 304 acero inoxidable

Longitudes de cables de sonda:

0,5, 1, 2, 5 o 9 metros

Descripción del producto

Bfully Nevada 991-01-XX-01-CN/MOD: 284318-01 Transmisor de Vibraciones

Descripción general del producto

El transmisor de empuje 991 está diseñado principalmente para fabricantes de equipos originales (OEM) de compresores de aire centrífugos, bombas pequeñas, motores o ventiladores que requieren una señal simple de desplazamiento axial proporcional (empuje) de 4 a 20 mA como entrada a su sistema de control de maquinaria.

Este dispositivo de 2 cables alimentado por bucle acepta entradas de nuestra sonda de proximidad 3300 NSv y un cable de extensión correspondiente (disponible en opciones de longitud de sistema de 5 m y 7 m). El transmisor acondiciona la señal en unidades de ingeniería apropiadas proporcionales a la posición axial del eje y la proporciona como una señal estándar de la industria de 4 a 20 mA para entrada a sistemas de control donde se producen alarmas y lógica de protección de maquinaria.

Características clave

El sensor de proximidad integrado no requiere unidad externa
Los terminales PROX OUT y COM no aislados más el conector coaxial proporcionan vibración dinámica y salida de señal de voltaje de separación para diagnóstico
Potenciómetros de cero y span que no interactúan debajo de la etiqueta del transmisor admiten ajuste de bucle
El pin de entrada de prueba permite una verificación rápida de la salida de la señal del bucle utilizando una fuente de voltaje CC variable
El circuito de inhibición de encendido elimina errores de señal debido a transitorios de voltaje de línea
El circuito de falla de señal/no correcto evita salidas altas o falsas alarmas debido a sondas de proximidad defectuosas o conexiones sueltas.
Elección de clips para riel DIN o tornillos de montaje en mamparo como opciones de montaje estándar
Construcción en maceta para ambientes de alta humedad (hasta 100% de condensación)
La compatibilidad con la sonda de proximidad 3300 NSv permite la instalación del transductor en áreas pequeñas con un espacio mínimo

Especificaciones técnicas

Parámetro	Especificación
Aporte	Acepta una sonda de proximidad 3300 NSv sin contacto y un cable de extensión
Fuerza	Requiere entrada de +12 a +35 VCC en el terminal del transmisor
Salida de señal	4 a 20 mAdc sobre el rango de escala completa especificado en configuración de 2 cables
Precisión del bucle	Dentro de ±1,5 % sobre el rango de escala completa especificado (típico). Precisión nominal desde la entrada de la señal de PRUEBA hasta el voltaje medido a través de una resistencia de bucle de 250 Ω
Resistencia máxima del bucle	1.000 Ω incluido cable a 35 Vdc
Limitación de corriente	23 mA típico
Cero y span	Ajustes externos que no interactúan
No está bien/pérdida de señal	La salida de señal llega a menos de 3,6 mA dentro de 100 µs después de la condición No OK. La salida de señal se restableció dentro de 0,1 segundos después de que se eliminó la condición No OK
Salida del sensor de proximidad	Compatible con equipos de prueba portátiles sin conexión a tierra. Utilice el adaptador de prueba 122115-01 para aislar la señal con un equipo de prueba conectado a tierra y alimentado por CA.

Notas importantes

Ajuste de la sonda crítico

El ajuste y el alcance de la sonda son fundamentales en las mediciones de la posición de empuje. Los ajustes incorrectos de la separación de la sonda pueden impedir que el transmisor alcance la escala completa en dirección normal o contraria. Para un ajuste adecuado, siga las instrucciones del manual.

Limitaciones de la aplicación

Los transmisores de empuje tienen limitaciones en comparación con los sistemas de monitoreo continuo. Si bien es capaz de emitir alarmas sobre la posición de empuje y comprobar que no está bien, no se pueden utilizar funciones de monitorización como anulación temporizada del canal OK, derivación de peligro y multiplicación de disparo. Los PLC conectados a transmisores de empuje no son adecuados para sistemas de diagnóstico de toda la planta.

Recomendación de aislamiento de señal

El conector coaxial PROX OUT del transmisor de vibración 991 proporciona una señal de transductor dinámica no aislada. Si bien puede conectar esta señal directamente a un equipo de prueba aislado o alimentado por batería, recomendamos encarecidamente utilizar el adaptador de prueba 990/991 para aislar la señal cuando utilice equipos de prueba alimentados por CA para mantener la integridad de la protección de la maquinaria.
